概要

Illustrator CS5でPDF/X-4保存

このページではIllustrator CS5からPDF/X-4形式でPDFを保存するための手順を掲載しています。また掲載しているPDFの設定もダウンロードできます。


PDF/X-4形式は透明の情報を保持したままPDF形式で保存ができるので、PDF/X-1a形式での保存より、ファイルサイズの縮小化、保存の時間の短縮、文字品質の向上などが期待できます。


PDF/X-4ではRGB画像・RGBカラーを含めることが可能ですので、プロセスカラー印刷CMYKの4色カラー印刷)にて印刷を行う場合は、RGB画像・RGBカラーの色彩が変更される場合があります。ご注意下さい。


【ダウンロード】設定ファイルをダウンロードしたい方はここをクリックしてください。


手順

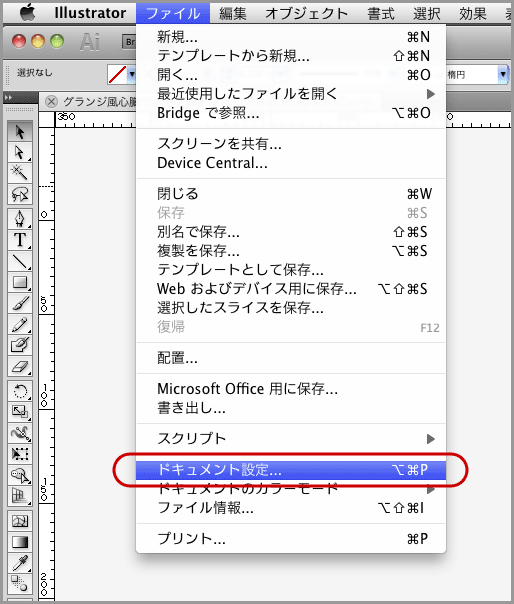

メニューから「ファイル」→「ドキュメント設定」を選択します。

Illustrator CS5でPDF/X-4保存(1)

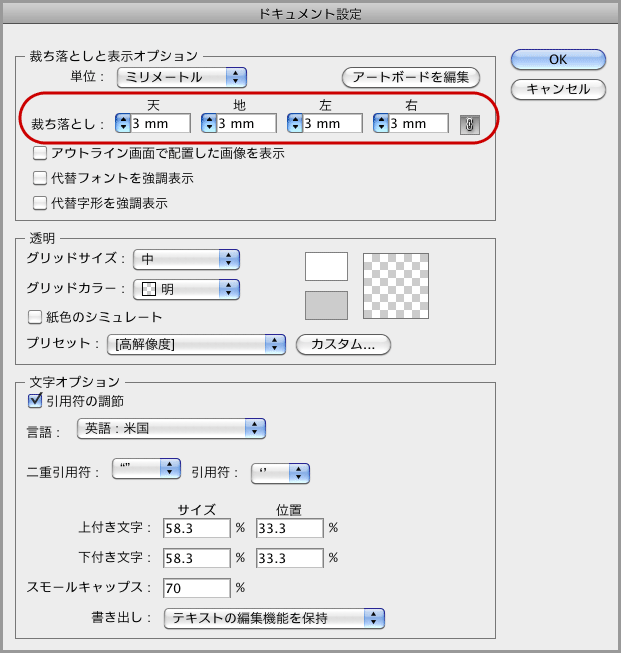

裁ち落としと表示オプション」の裁ち落とし・左・右の値が3mmになっているかを確認して下さい。

Illustrator CS5でPDF/X-4保存(2)

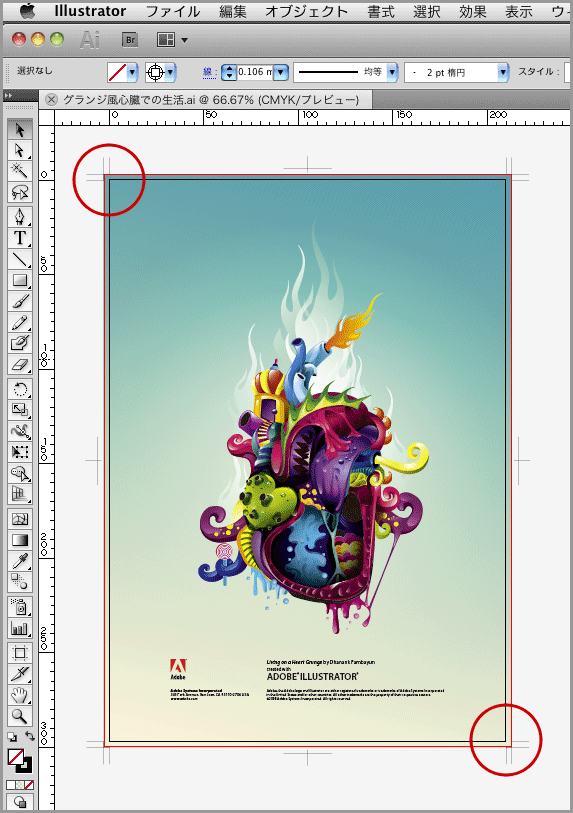

仕上がりのサイズとアートボード(ドキュメント設定)のサイズが合っていることをご確認下さい。

また、用紙の端まで色や図柄・画像が入る場合は、赤いラインの裁ち落としのラインまで色や図柄・画像がはみ出て配置されているかどうかも確認して下さい。

Illustrator CS5でPDF/X-4保存(3)

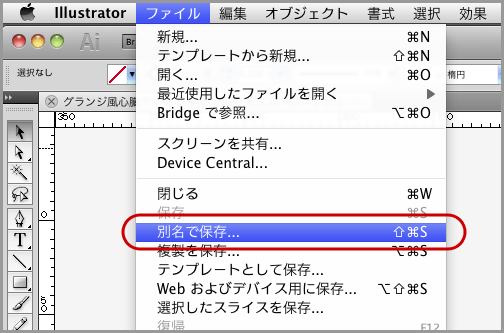

メニューから「ファイル」→「別名で保存」を選択します。

Illustrator CS5でPDF/X-4保存(4)

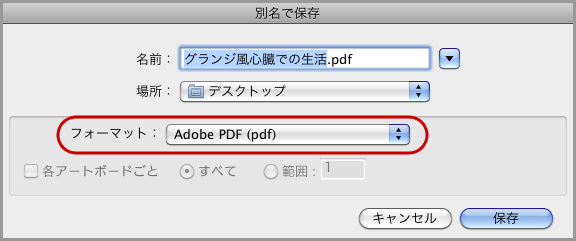

「フォーマット」を「Adobe PDF」に設定し、書き出すファイル名を設定して「保存」をクリックします。

複数のアートボードを設定している場合(マルチプルアートボード)、どこのアートボードを書き出すのかも指定して下さい。

Illustrator CS5でPDF/X-4保存(5)



「Adobe PDFを保存」のダイアログが出てきたら、上部にある「Adobe PDFプリセット」をPDF/X-4:2008(日本)」に設定します。

Illustrator CS5でPDF/X-4保存(6)

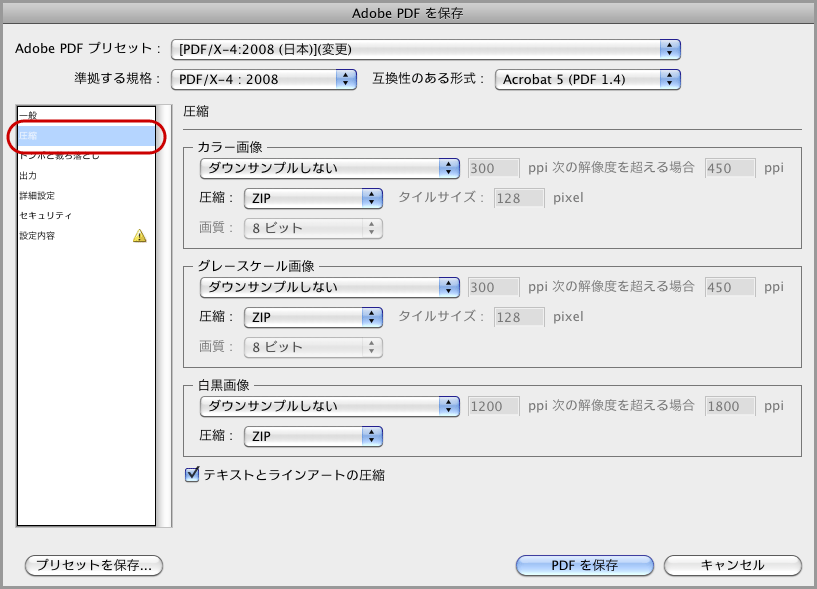

左側のメニューで「圧縮」を選択します。

設定は以下の様にして下さい。

  • カラー画像
    • ダウンサンプルしない
    • 圧縮ZIP
  • グレースケール画像
    • ダウンサンプルしない
    • 圧縮ZIP
  • 白黒画像
    • ダウンサンプルしない
    • 圧縮ZIP

Illustrator CS5でPDF/X-4保存(7)

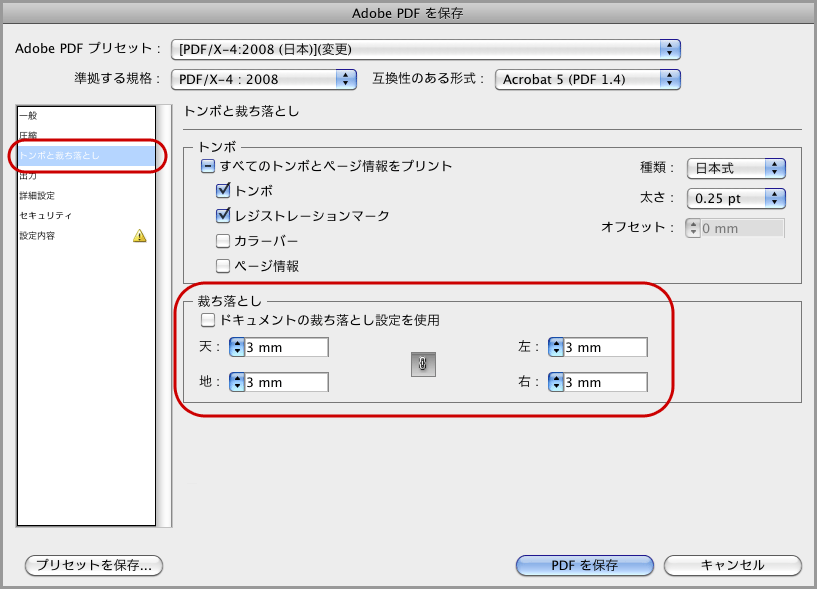

左側のメニューで「トンボ裁ち落とし」を選択します。

設定は以下の様にして下さい。

Illustrator CS5でPDF/X-4保存(8)


設定する場所は以上で終わりです。



PDF変換の設定を保存しておきましょう。

ダイアログの左下にある「プリセットを保存」をクリックしてください。

Illustrator CS5でPDF/X-4保存(9)

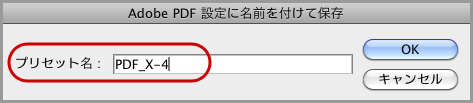

「プリセット名」を適当に設定します。

ここでは「PDF_X-4」としました。(プリセット名に「/」が使えないため)

プリセット名を決めたら「OK」をクリックします。

Illustrator CS5でPDF/X-4保存(10)

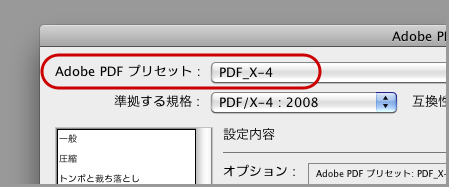

「Adobe PDFを保存」のダイアログに戻ってきますので、「Adobe PDFプリセット」が先ほど決めたプリセット名になっていることを確認して下さい。

Illustrator CS5でPDF/X-4保存(11)

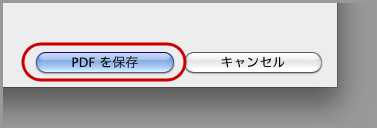

ダイアログの右下にある「PDFを保存」をクリックするとPDF変換が始まります。

Illustrator CS5でPDF/X-4保存(12)

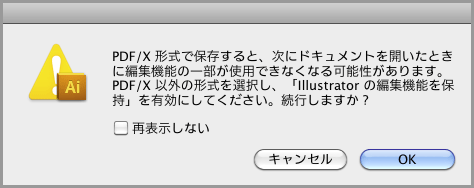

PDFを保存」をクリックすると、『PDF/X形式で保存すると、次にドキュメントを開いたときに編集機能の一部が使用できなくなる可能性があります。PDF/X以外の形式を選択し、「Illustratorの編集機能を保持」を有効にしてください。続行しますか?』という表示が出る場合がありますが、特に問題はありません。「OK」をクリックしてください。

Illustrator CS5でPDF/X-4保存(13)



次回以降は...

「Adobe PDFプリセット」→「自分が決めたプリセット名」(PDF_X-4など)を選択すると、PDF変換の設定が自動的にされます。

Illustrator CS5でPDF/X-4保存(14)



設定ファイルダウンロード

Illustrator CS5用のPDF/X-4への変換設定ファイルのダウンロードは以下のアイコンをクリックしてください。

設定ファイルPDF変換設定ファイルダウンロード
