読み

解説

レジストレーションマークレジスターマークとは、印刷の際に仕上がりの外側に配置する印刷品質管理マークのことです。

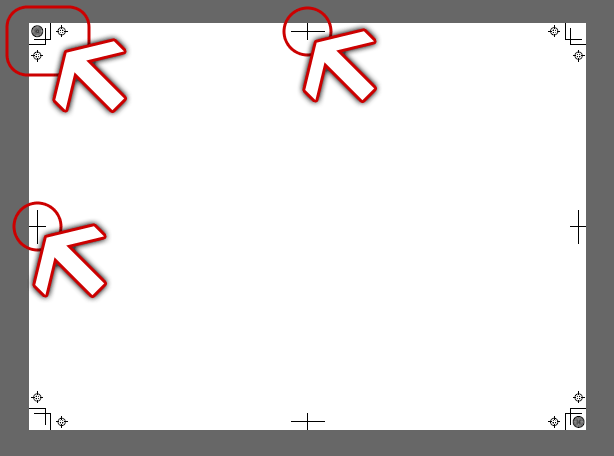

マークの一例としては、以下の画像の矢印で指している○に十字の線が入ったものになります。トンボスターマークなどもレジストレーションマークです。

レジストレーションマーク・レジスターマーク



IllustratorPhotoshopでは出力(印刷PDF保存など)するときに、レジストレーションマークを付けて出力することができます。

レジストレーションマーク・レジスターマーク(1)

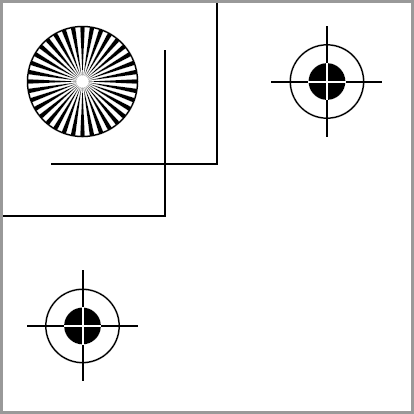

左上のレジストレーションマークを拡大してみると以下の様な形であることがわかります。

レジストレーションマーク・レジスターマーク(2)


このレジストレーションマークプロセスカラー印刷CMYK)では、CMYKの4色全版に出力される特殊なマークです。(特色版を含め)出力する版すべてに出力されます。

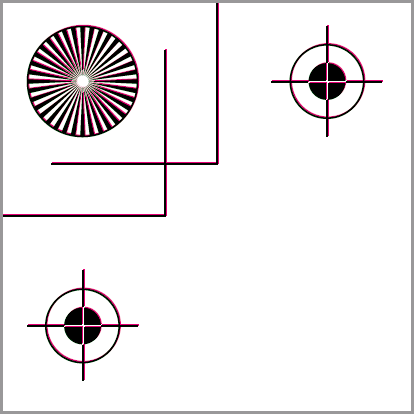

このため、例えばマゼンタ(M)の版の位置がずれていたりした場合、以下の画像の様にマゼンタのカラーだけがはみ出て印刷されることになります。

またこの例の場合、マゼンタの版が右上にずれていることもわかります。

レジストレーションマーク・レジスターマーク(3)
