このページではIllustrator9以降で作成したデータをPDF化したときにアウトライン化していない文字がアウトライン化したような出力(画面・プリントアウト)がされる現象について説明しています。


問題の状況

Illustrator9以降で作成したデータをPDF化したときにアウトライン化していない文字がアウトライン化したような出力(画面・プリントアウト)がされる。


再現方法

以下のような手順で再現できます。

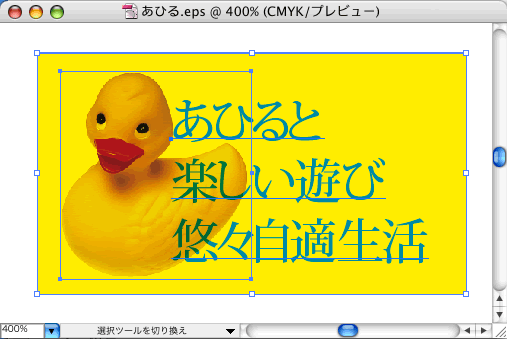

Illustrator CS†1で、透明効果を設定した画像を文字の上に配置します。下の例はアヒルの下に文字があります。

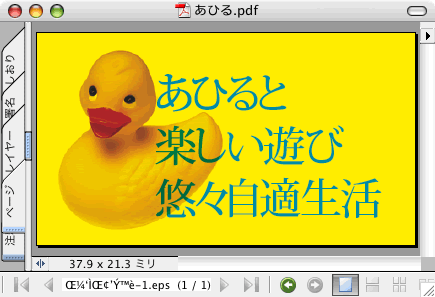

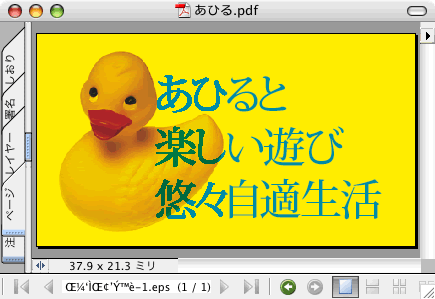

このデータをEPS保存・PostScript保存した後に、Acrobat DistillerPDFに変換すると、以下のようなデータになります。PDF1.3形式(Acrobat4.0形式)で保存しても同じです。

わかりやすいようにアートワークはスムージングせず、文字はスムージングするように設定してあります。

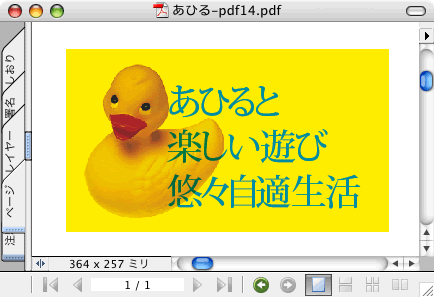

本来のイメージは以下のようなイメージです。

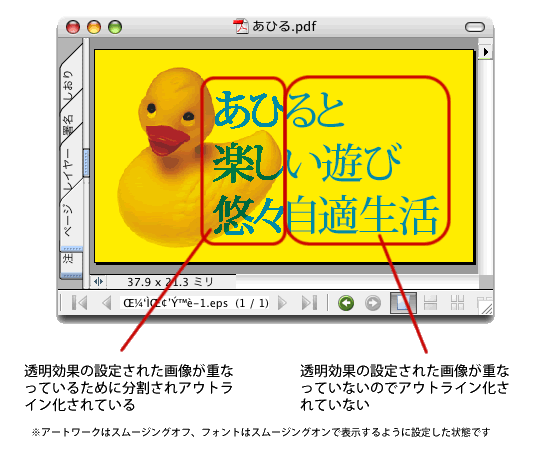

このようになるのは以下のような理由です。


透明効果の設定されたオブジェクトのためにフォントがアウトライン化されて分割される現象を防ぐことは簡単にはできませんが、Acrobatの設定を変更すると、画面上では同じに見えます。オフセット印刷の出力自体にはほとんど影響はありません。(インクジェットプリンタやレーザープリンタなどではアウトライン化された部分が太めに出力される場合もあります)
