Illustratorデータを印刷・出力したら曲線が滑らかではなくなった(カクカクになる)

  • 公開:
  • 更新:
  • 制作/編集:

概要

このページではIllustratorデータのオブジェクトのアウトプットの値に関する注意点を掲載しております。

吉田印刷所メールマガジン ご登録はこちら

問題の状況

Illustratorのデータを出力†1したら、曲線が滑らかに出力されず、直線的に出力された。



実例

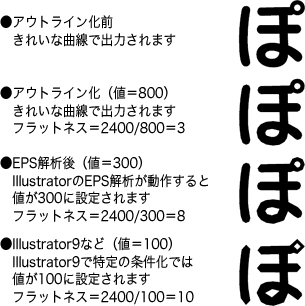

Illustratorの画面上での「ぽ」の字の見た目はすべてなめらかな曲線で見えます。

以下の画像は印刷・出力イメージです。



原因

オブジェクトの属性でアウトプットの値が800未満に設定されているためです。



対処方法

アウトプットの値を800以上(2400を推奨)にしてください。

アウトプットの値が低いと非常に直線的に出力されてしまいます。ご注意下さい。



Illustrator 8・Illustrator 9

Illustrator 8・Illustrator 9では「属性」パレットの中に「アウトプット」の値を指定する欄があります。


Illustrator 9では以下のようなエラーがありますのでご注意ください。



Illustrator 10

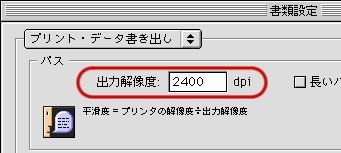

「ファイル」→「書類設定」の「プリント・データ書き出し」の出力解像度を800dpi以上に設定してください。



Illustrator CS以降

設定するところはないようです。
