Illustrator 2020形式のファイルを過去のバージョンのIllustratorで開くのは危険! アートボードのサイズが変更されたり、レイヤー構造が崩れたりします

  • 公開:
  • 更新:
  • 制作/編集:
Illustrator 2020形式のファイルを過去のバージョンのIllustratorで開くのは危険! アートボードのサイズが変更されたり、レイヤー構造が崩れたりします
目次 [ 隠す ]
Loading...

概要

Illustrator 2020Illustrator 24)からIllustrator形式の標準が「Illustrator 2020」になりました。


Illustrator 2020より前のバージョンからファイル形式が変更になっているのですが、このファイルを過去のバージョンIllustrator 24より前のバージョン)Illustratorで開くと、意図したとおりに開けません。

問題の現象

ファイルを開いたときに、例えば以下のような問題が発生します。

  • アートボードのサイズが変更される
  • 裁ち落としのサイズが変更される
  • レイヤー構造が変更される


問題の状況を再現してみる

Illustrator 2020ファイルの設定

Illustrator 2020(Illustrator 24)で以下のようなファイルを作成します。

  • アートボードのサイズはB5サイズ(182×257mm)で裁ち落としのサイズはすべて3mm
  • アートボードを4つ作成
  • 塗りと文字のレイヤーを分ける
  • アートボードの並びは2×2の並び
  • フォントは「源ノ明朝」(Adobe Fonts)で、アウトライン化はしない


ファイルの保存形式はIllustrator形式で、Illustratorオプションは以下のとおりに設定します。


Illustrator 2020形式のサンプルファイルのダウンロード


Illustrator 2020より前のバージョンで開く

このファイルをIllustrator 24より前のバージョンで開きます。今回はIllustrator 2019で開きました。

すると、以下の警告が表示されます

ファイル「●●●●●●●」は、新しいバージョンのIllustratorで作成されました。このファイルを読み込みますか?データの一部が失われる場合があります。

その後に「PDF読み込みオプション」というダイアログが表示されるので、以下のとおりに設定してOKをクリックします。

  • ページの選択:すべて
  • 最適なパフォーマンスを得るためにPDFページをリンクとして読み込み:チェックをつけない


すると、以下のように開かれます。



アウトライン表示は以下のようになります。



元から変更されている箇所は以下のとおりです。


以上のように、意図したとおりの状態で読み込めていません。


Illustrator 2020より前のバージョンで開く(別の設定)

PDF読み込みオプション」を以下のように設定を変更して読み込んでみます。

  • ページの選択:すべて
  • 最適なパフォーマンスを得るためにPDFページをリンクとして読み込み:チェックをつける

先ほどと同じように読み込まれますが、アウトライン表示をすると、以下のようにPDFをリンクした状態になっています。


このままでは編集ができないので、アートボード上のオブジェクトを選択して「埋め込み」をクリックします。


すると、以下のように文字の一部が文字化けを起こします。


この問題が起こる原因

Illustrator 2020形式のファイルをIllustrator 2020より前のIllustratorでは理解ができません。

このため、Illustratorファイルの中にある「PDF互換ファイル」部分を開くので、このような結果になるものだと考えられます。


まとめ

Illustrator 2020形式で保存されたIllustratorファイルは、Illustrator 2020以降で開きましょう。

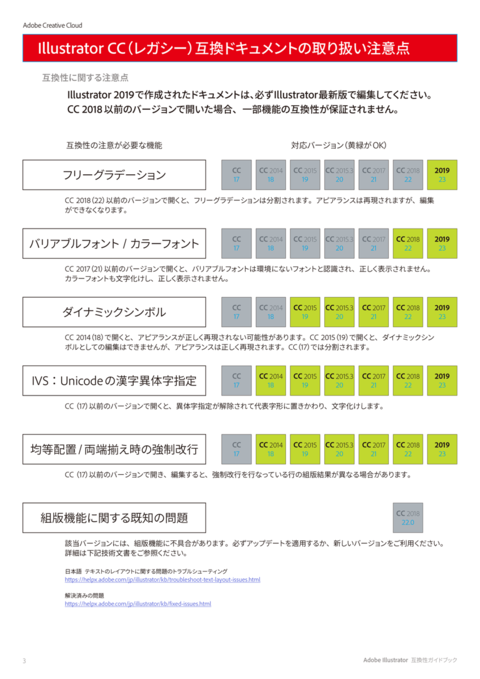

Illustrator 2020より前のバージョンしかない相手にファイルを渡す場合は、「Illustrator CC(レガシー)」形式で保存するようにしましょう。ただし、バージョンを変更して保存した場合は表現や体裁が変更されることがありますので、不用意にバージョンダウンして保存しないようにしましょう。


また、自分がどのバージョンで作成したのかを伝えることが、データの受け渡しでは重要です。必ず作成バージョンを伝えるようにしましょう。


参考

以下のツイートを参考にこのページを作成しました。
