概要

このページではIllustratorからPDFへ直接変換するときにセンタートンボを付ける方法を掲載しております。

Illustrator CS以降が対象です。


実例・手順

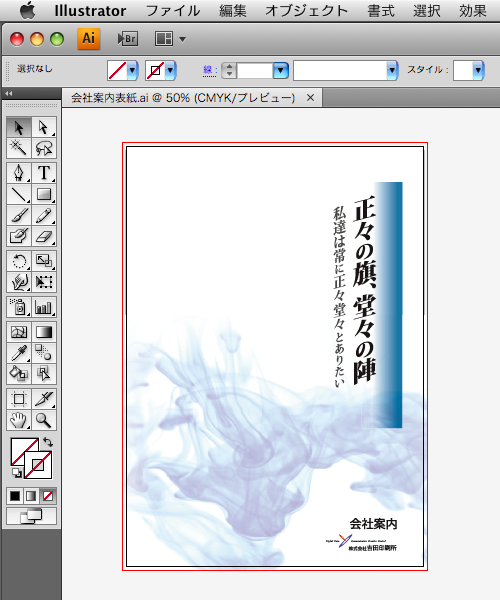

今回は以下のようなデータを用意します。

センタートンボ付きのPDFを作成する(1)

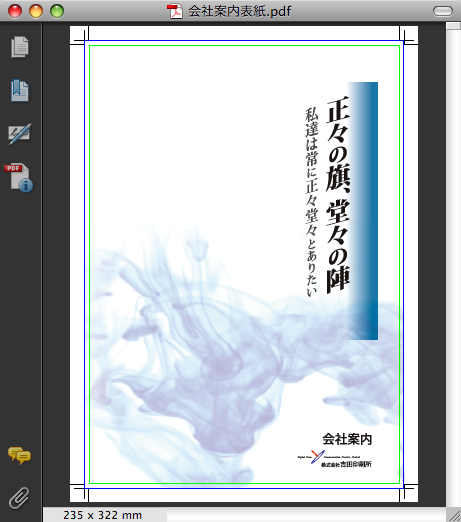

これを吉田印刷所が推奨する手順に沿って設定を行い、PDFを書き出すと以下のようなPDFになります。

このPDFにはセンタートンボがありませんが吉田印刷所の出力には問題はありません。

センタートンボ付きのPDFを作成する(2)

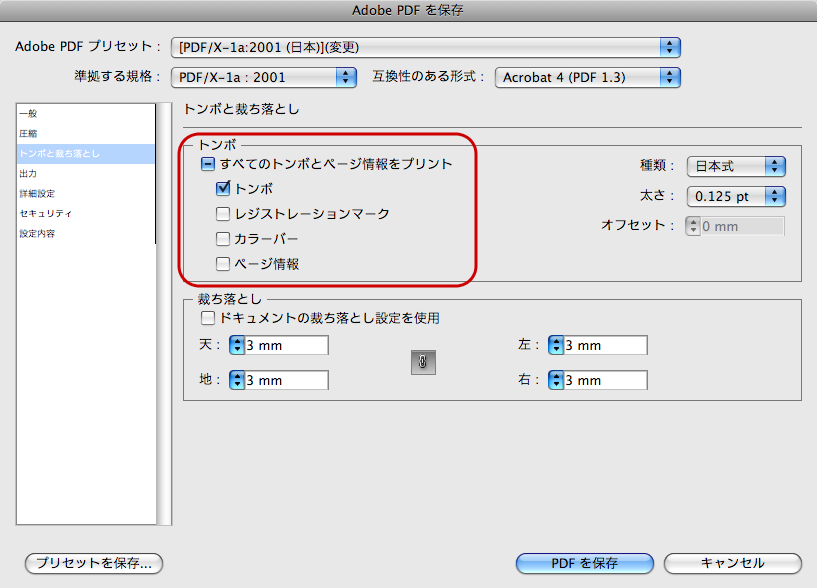

センタートンボが入らない理由としては「トンボ」の項目が以下のように「トンボ」のみにチェックが入っている状態になっているためです。

センタートンボ付きのPDFを作成する(3)

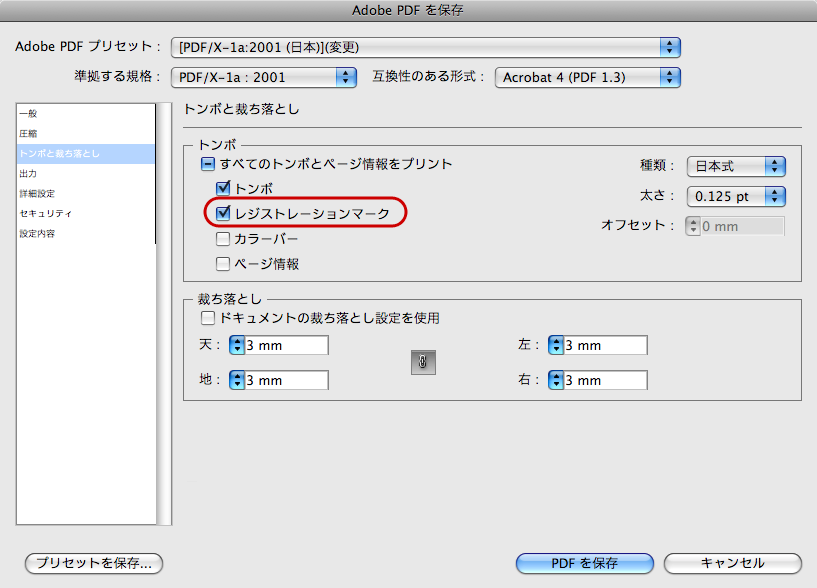

トンボ」の項目で「トンボ」以外に「レジストレーションマーク」にもチェックを付けて書き出してみましょう。

センタートンボ付きのPDFを作成する(4)

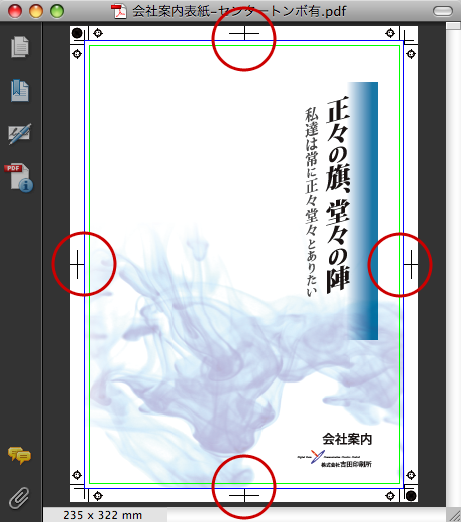

以下のようにセンタートンボが入ります。

センタートンボ付きのPDFを作成する(5)


吉田印刷所の出力ではセンタートンボは不要ですが、センターの折りの位置を確認する、オブジェクトの位置を確認するためにセンタートンボが必要な場合は、トンボ」の項目に「レジストレーションマーク」にチェックを付けた設定にてPDF変換を行って下さい。
