概要

このページではIllustrator EPSAcrobat Distillerで変換するとグラデーションのエラーが発生する問題について掲載しています。

吉田印刷所メールマガジン ご登録はこちら

問題の状況

Illustrator EPSAcrobat DistillerPDF変換したら、グラデーションの中に線が出ました。



問題の詳細

Illustrator EPSIllustrator 5.5で作成しました。

PDF変換に利用したAcrobat DistillerAcrobat Distiller 5またはAcrobat Distiller 6です。



実例

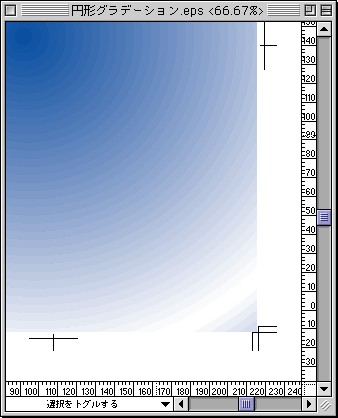

以下のようなグラデーションIllustratorで作成します。

その後Illustrator EPS形式で保存します。

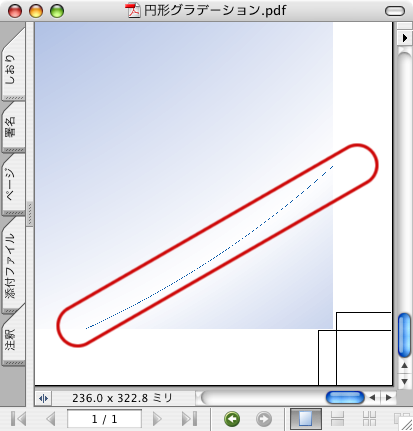

Illustrator EPSAcrobat Distiller 5もしくはAcrobat Distiller 6でPDF変換すると、以下のような線がグラデーションの中に現れます。



原因

Acrobat Distillerがブレンドやグラデーションをスムーズシェーディングに変換する際の計算誤差と考えられます。



対処方法

Acrobat Distillerのジョブオプションで「ブレンドをスムーズシェーディングに変換」「グラデーションをスムーズシェーディングに変換」のチェックを外します。ただし、このチェックを外すことでグラデーションの品質が低下する場合があります。†1

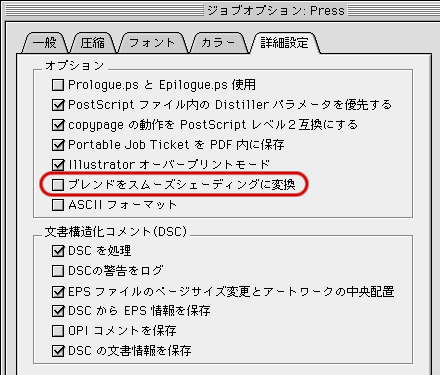

Acrobat Distiller5の画面

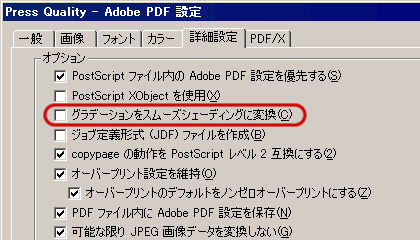

Acrobat Distiller6の画面



補足

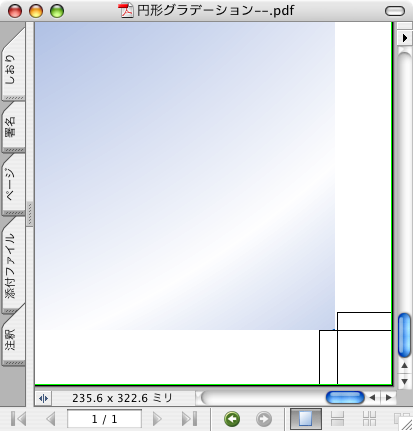

Acrobat Distiller7で変換したときはグラデーションの中に線は現れませんでした。
