マップ折りMAP折り)・図折りとは、蛇腹折り(同じ方向に折っていく折り方)の後に、二つ折りや三つ折りなどを行う折り方です。

観光マップなどでよく使われている折り方で、折る回数はマップのサイズと仕上げのサイズによって異なります。


形態

蛇腹折り3山(外四つ折り/W折り)の後に二つ折りをするマップ折りの例

蛇腹折り3山(外四つ折り/W折り)の後に二つ折りをするマップ折りの例g


二つ折りをした後に蛇腹折り3山(外四つ折り/W折り)をするマップ折りの例

二つ折りをした後に蛇腹折り3山(外四つ折り/W折り)をするマップ折りの例


蛇腹折り7山の後に二つ折りをするマップ折りの例

蛇腹折り7山の後に二つ折りをするマップ折りの例

※この折り方は「ハリセン折り」などとも呼ばれます。


注意点

折りが複雑な印刷物は、折り幅などの注意が必要です。


例えば「蛇腹折り3山の後に二つ折り」と「二つ折りをした後に蛇腹折り3山」の折りは一見すると同じように見えます。

しかし、折りの順番によっては、折り幅や折りの回数の関係で、一連の折りができない場合もあります。

下の図の折り幅・折り回数・③の長さによります。その都度、ご相談ください。

蛇腹折り3山の後に二つ折り
二つ折りをした後に蛇腹折り3山

また、折りズレ・折りジワについては、完全に防ぐことは困難です。予めご了承ください。


マップ折り印刷物の例

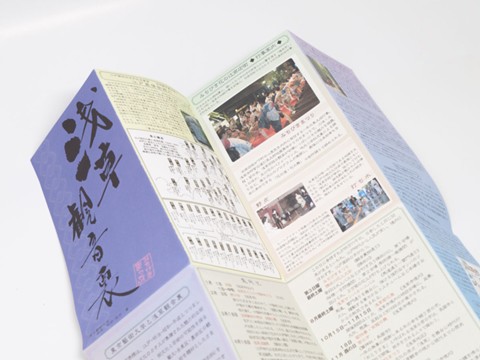

蛇腹折り3山(外四つ折り/W折り)の後に外三つ折りZ折り)の観光パンフレット

蛇腹折り3山(外四つ折り/W折り)の後に外三つ折り(Z折り)の観光パンフレット

完全に広げた状態からは蛇腹折り3山の折りになります。

蛇腹折り3山(外四つ折り/W折り)の後に外三つ折り(Z折り)の観光パンフレット

蛇腹折り3山の折りの後に縦に外三つ折りに折ります。

蛇腹折り3山(外四つ折り/W折り)の後に外三つ折り(Z折り)の観光パンフレット

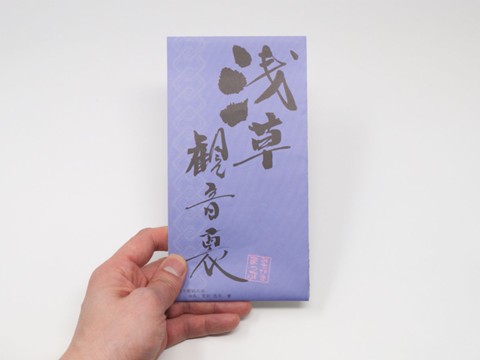

広げると大きなマップですが、折ると非常にコンパクトなサイズになります。

吉田印刷所では、複雑な折り加工の印刷物も承っております。

お見積もりやお問い合わせは以下のページからお願いいたします。

お見積もり・お問い合わせ
